📏 इंजीनियरिंग ड्राइंग में डाइमेंशनिंग क्या है?

इंजीनियरिंग ड्राइंग में डाइमेंशन (Dimension) वह जानकारी होती है, जो किसी भी पार्ट के आकार, माप और स्थिति को स्पष्ट रूप से बताती है।
डाइमेंशन के बिना ड्राइंग अधूरी मानी जाती है, क्योंकि मैन्युफैक्चरिंग में सही माप सबसे ज़्यादा महत्वपूर्ण होता है।

👉 ड्राइंग = Visual
👉 डाइमेंशन = Instruction

---

🎯 डाइमेंशनिंग का उद्देश्य

डाइमेंशनिंग का मुख्य उद्देश्य यह सुनिश्चित करना है कि:

✔ पार्ट सही आकार में बने
✔ मैन्युफैक्चरिंग में भ्रम न हो
✔ निरीक्षण (Inspection) आसान हो
✔ रिपीट प्रोडक्शन संभव हो

📌 गलत डाइमेंशन = गलत पार्ट = नुकसान

---

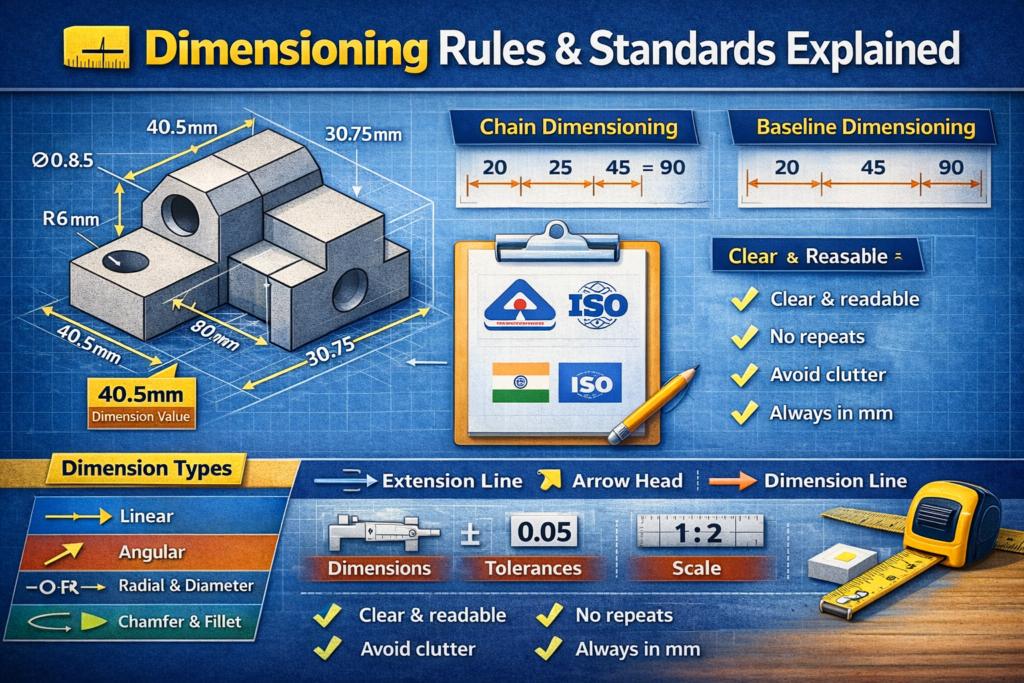

🧩 डाइमेंशन के मुख्य प्रकार

इंजीनियरिंग ड्राइंग में सामान्यतः ये डाइमेंशन उपयोग होते हैं:

🔹 Linear Dimension
• लंबाई, चौड़ाई, ऊँचाई

🔹 Angular Dimension
• कोण (Angle) दर्शाने के लिए

🔹 Radial & Diameter Dimension
• वृत्त, छेद और आर्क के लिए

🔹 Chamfer & Fillet Dimension
• किनारों की फिनिश के लिए

---

✏️ डाइमेंशनिंग के मुख्य तत्व (Elements)

एक सही डाइमेंशन इन भागों से मिलकर बनती है:

🟦 Dimension Line – माप दर्शाने वाली रेखा
🟦 Extension Line – माप की सीमा दिखाने वाली रेखा
🟦 Arrow Head – माप की दिशा दर्शाने के लिए
🟦 Dimension Value – वास्तविक माप (mm में)

✨ साफ लाइन + सही spacing = प्रोफेशनल ड्राइंग

---

📐 डाइमेंशन लगाने के नियम (Rules)

डाइमेंशनिंग करते समय इन नियमों का पालन ज़रूरी है:

✔ डाइमेंशन हमेशा स्पष्ट और पढ़ने योग्य हों
✔ एक ही माप को दोबारा न दोहराएँ
✔ डाइमेंशन लाइन को व्यू से दूर रखें
✔ भीड़भाड़ (Clutter) से बचें
✔ डाइमेंशन हमेशा mm में लिखें (जब तक अलग न बताया हो)

---

🔗 Chain vs Baseline Dimensioning

🔹 Chain Dimensioning

• एक के बाद एक माप
• आसान लेकिन error accumulate हो सकता है

🔹 Baseline Dimensioning

• सभी माप एक ही reference से
• ज़्यादा सटीक और industrial use के लिए बेहतर

📌 Industry me Baseline Dimensioning preferred hoti hai।

---

📜 Standards का महत्व (BIS / ISO)

इंजीनियरिंग ड्राइंग में Standards का पालन अनिवार्य है:

🔹 BIS (India)
🔹 ISO (International)

Standards सुनिश्चित करते हैं कि:
✔ ड्राइंग globally समझी जाए
✔ interpretation में गलती न हो
✔ quality consistent रहे

---

❌ छात्रों द्वारा की जाने वाली आम गलतियाँ

🚫 गलत जगह डाइमेंशन देना
🚫 बहुत ज़्यादा डाइमेंशन डालना
🚫 लाइन और टेक्स्ट का overlap
🚫 units न लिखना या गलत लिखना

✅ Solution:
Standards + Practice + Neatness

---

🏭 वर्कशॉप और Inspection में भूमिका

डाइमेंशनिंग का सीधा उपयोग यहाँ होता है:

🔧 Machining
🛠️ Assembly
🔍 Inspection
📦 Quality Control

👉 Inspector सबसे पहले डाइमेंशन ही check करता है।

---

🏁 निष्कर्ष (Conclusion)

डाइमेंशनिंग इंजीनियरिंग ड्राइंग का सबसे निर्णायक भाग है।
एक अच्छी ड्राइंग वही है जिसमें कम लेकिन सही डाइमेंशन दिए गए हों।

✨ “Good drawing is not about more dimensions, but correct dimensions.”
